원심력집진장치(사이클론집진) 선회류를 통한 원심력에 의해 입자상 물질이 분리되어 제거                                                                                                                                       *원산지 : 대한민국 *필터타입 : Bag Filter 전처리 시설로 이용 *집진방식 : 상부접선유입식 원심력집진 *사용분야 : 식품 및 제약공장, 목재공장, 섬유공장, 용해공장, 반사로, 회전로, 연마 및 사상공장 등                                                    TEL : 031-430-0419 FAX : 031-430-7419
원심력집진장치(Cyclone System) 함진가스를 사이클론의 입구로 유입시켜 선회류를 통한 처리가스내의 크고 작은 입경을 가진 분진은 원심력을 얻어 외벽에 충돌하여 집진되는 장치 비교적 입자의 크기가 큰 배출가스처리에 많이 이용되며 유입가스가 원추형 내통내부를 나선형으로 회전하면서 원심력에 의해 입자상 물질이 분리되어 제거됨

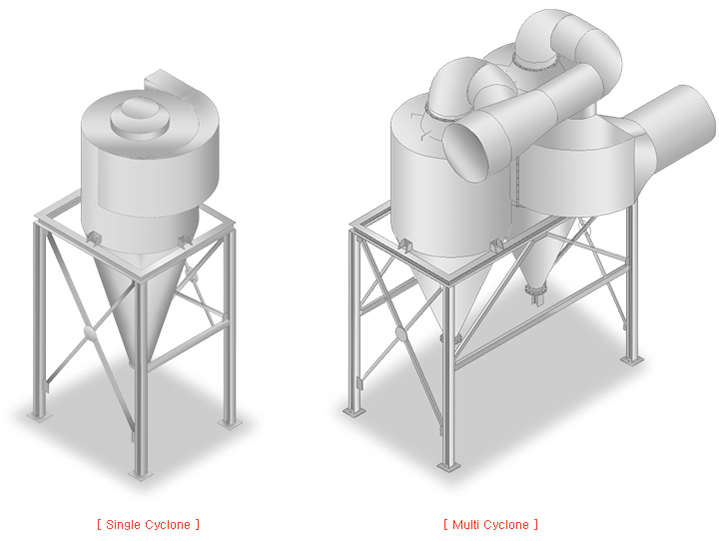

제품 주요정보        장치 장점 사상, 연마, 분체이송, 악취, 산업가스의 전치리 시설에 탁월한 1차 저감효과가 우수하다. 비중이 높은 분진에서 단독운전 10∼수십μ의 비교적 큰 입자 제진에 사용 (입경이 5㎛ 이상에서는 집진 성능이 우수) 각종 산업시설의 후단 방지시설인 전기 집진장치나 여과장치의 전처리 단계 사용에 유리하다. (압력손실 : 10∼100㎜Aq) 간단한 구조로서 운전비가 저렴하며 가격면에서 경제적이다. 고온가스 처리 및 운전이 가능하다. (열처리 및 용해로 공정 사용 : 케틀, 옹해, 반사로, 회전로 등) 기능품 구성 벤츄리사이클론, 멀티사이클론 각종 보일러 및 소각로등에서 Single-Cyclone 으로 포집하기 어려운 5㎛ 이상을 입자상 물질을 제거하기 위해 소형 Cyclone 을 병렬로 연결하여 사용하는 다중관(Multiple - Tube) Cyclone으로 이상적인 고효율 (5 ～ 10㎛ 입자에 대해 90%)이 가느다란 (15 ～ 16Cm) 튜브들에 의해 얻어진다. 주요사용 분야 식품 및 제약공장, 목재공장, 섬유공장, 용해공장, 반사로, 회전로, 연마 및 사상공장 등

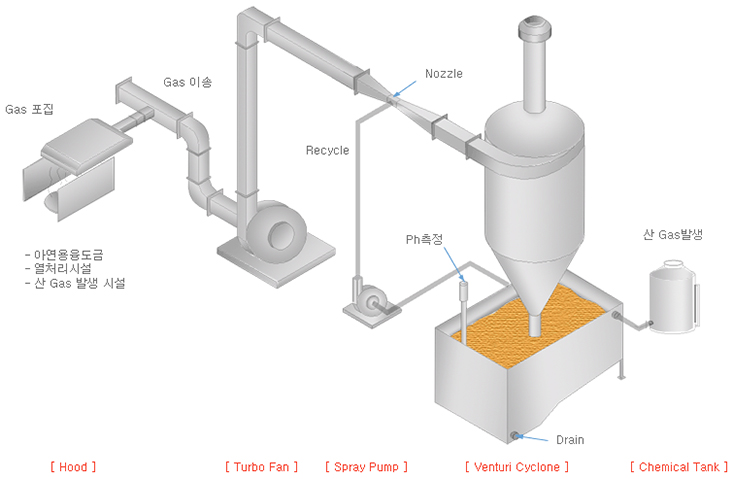

부품별 구성 - Venturi Cyclone Flow

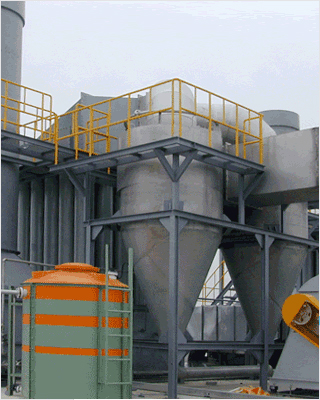

전처리 사이클론
전체환기 및 국소배기시설 설계시공 *설비기준 관리대상 유해물질과 관계되는 설비(시행규칙 제 168조) 사업주는 실내작업장에서 관리대상 유해물질을 취급하는 업무에 근로자를 종사토록 하는 때에는 당해 사업장에 관리대상 유해물질의 가스. 증기. 또는 분진의 발생원을 밀폐하는 설비 또는 국소배기장치를 설치하여야 한다.  1. 제어풍속이란 국소배기장치의 모든 후드를 개방한 경우의 풍속을 말함 2. 포위식 또는 부스식에서는 후드의 개구면에서의 풍속 3. 외부식 또는 레시버식후드에서는 유해물질의 가스. 증기 또는 분진이 빨려 들어가는 범위 안에서 개구면으로부터 가장 먼 작업위치에서의 풍속
물질상태 제어풍속(미터/초) 가스상 물질 0.5 입자상 물질 1.0
