여과집진장치 대기오염방지시설 > 여과집진장치

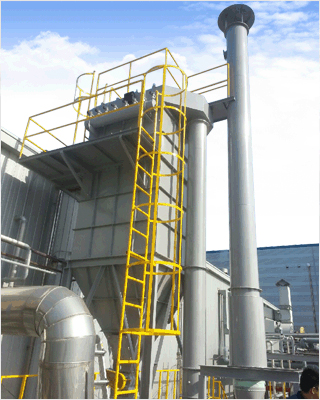

여과집진장치
입자상 분진물질 및 함진가스제거용

*원산지 :

대한민국

*필터타입 :

백필터(Bag filter)형

*필터탈리방식 :

에어펄싱 자동탈리방식

*사용분야 :
광물공장, 목재공장, 시멘트공장, 화학공장, 제약공장, 의약품공장, 플라스틱공장, 식품공업, 사료공장, 제분공장, 비료공장, 곡물공장, 페인트공장, 기타 입자상 물질 배출업소


TEL : 031-430-0419
FAX : 031-430-7419


여과집진장치 Bag Filter Dust Collector System

대기 중의 각종 입자상물질이나 공장 등의 배출 가스에 포함된 유해 입자를 걸러내거나 배출을 방지하는 대기오염방지 장치의 하나이다. 여과방식에는 여과재 표면에 먼지를 붙이는 표면여과방식과 유리섬유,면섬유같은 두꺼운 층의 여과재를 자루 모양이나 평판형으로 만든 여과포, 즉 백필터(Bag filter)의 섬유층 속에 먼지를 모으는 내부여과방식이 있다.처음에는 여과재의 여과작용에 의해서만 먼지가 분리되지만, 시간이 지나면서 여과재의 표면에 쌓이는 먼지층이 여과재의 구멍을 메워 더욱 촘촘하게 되므로 제거효율이 높아진다. 보통 먼지의 크기가 1.0μm이상인 경우에는 99%이상의 효율을 나타낸다.



제품 주요정보

집진원리
여과섬유 사이로 오염가스가 통과할때 분진입자는 그 크기(입경이나 질량)와 운동량(속도) 등에 따라 여재를 구성하는 섬유와 관성충돌(inertial impaction), 직접차단(direct interception), 확산(diffusion), 정전기적인 인력(coulomb's force), 중력 등 작용에 의해 배출가스 흐름으로부터 분리. 포집되는 원리이다.

장치 장점
미립자의 제거가 가능하다. / 집진율이 우수하다.
다양한 여과재의 사용으로 인하여 설계시 융통성이 있다


장치 단점
폭발성,점착성 및 흡습성 분진의 제거가 곤란하다.
가스의 온도에 따른 여재의 사용이 제한된다. (250도 이상은 곤란)


주요사용 분야
광물공장, 목재공장, 시멘트공장, 화학공장, 제약공장, 의약품공장, 플라스틱공장, 식품공업,
사료공장, 제분공장, 비료공장, 곡물공장, 페인트공장, 기타 입자상 물질 배출업소

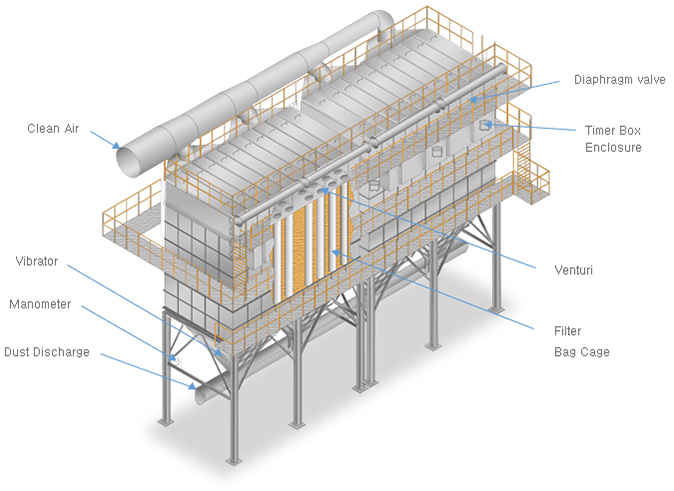

부품별 구성

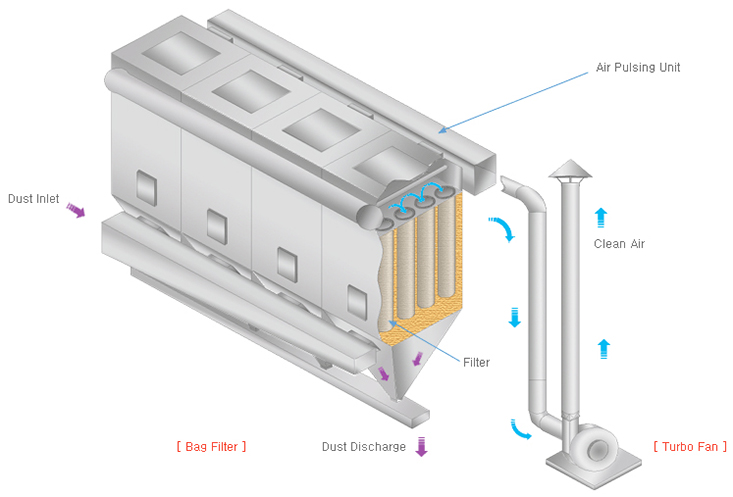

Dust Collector Flow Sheet

BAG FILTER 필터 재질 선정 예
필터 선정 시 재질에 대한 선택은 여러 요소를 감안 하여 선택하여야 한다. 예를 들어 필터가 사용되는 온도에 따른 선정, 분진의 성질에 따른 고려, 처리 압력에 따른 고려, 내산, 내알칼리에 따른 고려, 수분 함량에 따른 고려 등 여러 가지 복합 요소에 따른 재질을 선택하여야 하며, 당사는 필터 선정 시 기준을 다음과 같은 표로 예를 들었다.

집진용도
            INDUSTRY
사용처 Filter Bag Group Temp (℃) Chemical Resistance
Pulse Air Acid Alkali
시멘트 Raw Mill Polyester (P.E) 130℃ Good Poor
Kiln Gas & Clinker Nomex 200℃ Fair Very Good
Glass 260℃ Very Good Poor
Cement mill Polyester (P.E) 130℃ Good Poor
Coal Mill Polyester (P.E) 130℃ Good Poor
제철제강주물 전기로 Polyester (P.E) 130℃ Good Poor
건물 집진 Polyester (P.E) 130℃ Good Poor
Shot Blast Polyester (P.E) 130℃ Good Poor
큐폴라 Nomex 200℃ Fair Very Good
석회 소성로 Polyester (P.E) 130℃ Good Poor
Carbon Black Carbon Black 제조 Nomex 200℃ Fair Very Good
Glass 260℃ Very Good Poor
타이어 제조 Polyester (P.E) 130℃ Good Poor
비철용해 Fume 집진 Polyester (P.E) 130℃ Good Poor
olypropylene (P.P) 80℃ Excellent Excellent
Ryton 190℃ Excellent Excellent
Acrylic (Dralon) 120℃ Very Good Fair
Plastic P.V.C /
            A.B.S Resin







            Boilers
원자재 회수 Polyester (P.E) 130℃ Good Poor
목재 보일러 Nomex (Antiacid) 200℃ Good Very Good
Glass 260℃ Very Good Poor
Acrylic 120℃ Very Good Fair
벙커C유 보일러 Nomex (Antiacid) 200℃ Good Very Good
Glass 260℃ Very Good Poor
Ryton 190℃ Excellent Excellent
석탄 보일러 Nomex (Antiacid) 200℃ Good Very Good
Glass 260℃ Very Good Poor
Ryton 190℃ Excellent Excellent
Tefaire 250℃ Excellent Excellent
Teflon 240℃ Excellent Excellent
Asphalt Plant Asphalt Production Nomex 200℃ Fair Very Good
Nomex(Antiacid) 200℃ Good Very Good
Acrylic (Dralon) 120℃ Very Good Fair
기 타 일반 Dust 포집 Polyester (P.E) 130℃ Good Poor

BAG FILTER 필터 재질 별 성능 제원
Bag Filter에서 사용되는 필터의 재질은 사용 온도와 사용 조건에 따라 다양한 종류가 사용되고 있다. 현재 가장 많이 사용되고 있는 필터의 재질은 Polyester가 가장 많은 용도로 사용되고 있으며 그 외 Polypropylene, Nomex, Teflon, Tefare 등이 사용 되고 있다. 당사에서도 적용 사업장의 적합한 필터를 선정하기 위해 다양한 제품을 구비하여 고효율 제품을 제작 하도록 하고 있다.

구 분 POLYESTER P.P NOMEX(ARAMID) TEFARE
            (TEFLON)
일반 발수 발유 제전성 젠전발수 일반 일반 내산발수
중량(g/㎡) 500 500 500 500 500 750 500 550 710
두께(mm) 1.8 1.8 1.9 1.8 2.0 2.0 1.8 2.0 1.7
통기도
            (cc/㎠sec)
20 20 18 10 10 5 20 20 20
인장 강도
            (kg/25mm)
OVER
            170
OVER
            170
OVER
            170
OVER
            150
OVER
            150
OVER
            250
OVER
            150
OVER
            150
OVER
            100
내열성(℃) ~130℃ ~100℃ ~200℃ ~280℃
내약품성 산용제에 안정 산,알칼리에
            안정
알칼리, 유기약품에 안정 산, 알칼리,
            유기약품에안정
